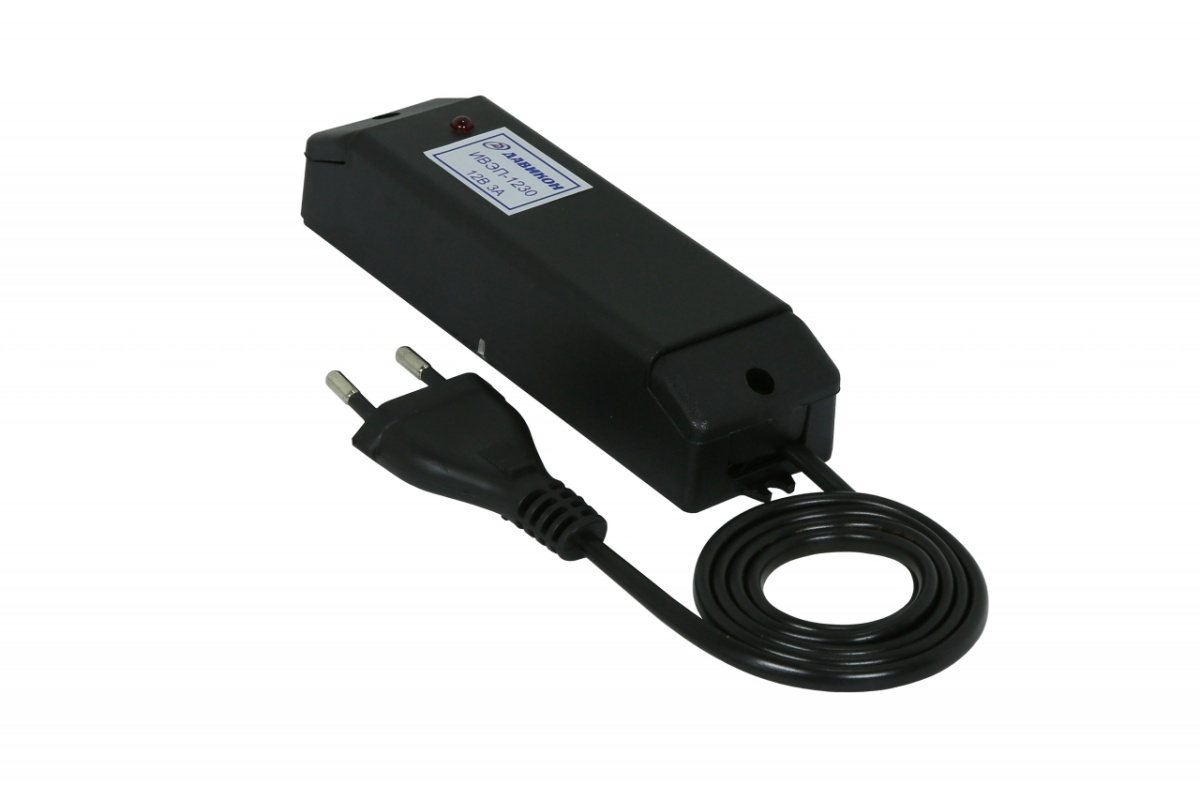

ИВЭП-1230 Стабилизированный блок питания 12В, 3А

ИВЭП-1230 Стабилизированный блок питания 12В, 3А. Регулировка выходного напряж. Дополнительная защита сети 220В от помех; Размер 147х39х31мм. Вес 0,135 кг.

- Номинальное напряжение, В: 11,5-14,5
- Номинальный ток, А: 3
- Максимальный ток, А: 3,5
- Выходная мощность, Вт: 36
- Назначение: Стабилизированные ИП, Блоки питания на 12В, 14В, Блоки питания с регулировкой напряжения
- Корпус: пластиковый корпус
- Размеры, мм: 147x39x31
- Вес, кг: 0,135
- Климатическое исполнение: IP21
- Тип исполнения: Профессионального исполнения.

Источник вторичного электропитания «ИВЭП – 1220 DIN», «ИВЭП – 1230 DIN», «ИВЭП – 2415 DIN» (далее ИВЭП) АРГП.435520.003ТУ предназначен для обеспечения электропитания потребителей при номинальном напряжении 12В постоянного тока и номинальном токе потребления для:
«ИВЭП – 1230 DIN» до 3А.
Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160В до 242В.
ИВЭП размещён в пластиковом корпусе со степенью защиты IP20 по ГОСТ 14254-96 и предназначен для установки на DIN-рейке внутри помещения и рассчитан на круглосуточный режим работы.

Отличительные особенности ИВЭП:
-   электронная защита от короткого замыкания и перегрузки по току;
-   защита от пробоя вход-выход 4000В;
-   автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
-   защита от перегрузки по входу;
-   защита потребителей от перенапряжения на входе;
-   неограниченное время нахождения в состоянии короткого замыкания.

КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ:
Для крепления на DIN-рейке на корпусе изделия предусмотрена специализированная защелка.
Для доступа к контактным клеммам, расположенным на печатной плате устройства, необходимо использовать мелкую (d=3, 4мм) плоскую «-» отвертку. На печатной плате расположены винтовые клеммники ХP1 для подключения к изделию питания 220В, клеммник ХP2 для подключения нагрузки. Там же расположен предохранитель F1 в цепи 220В номиналом 1А. ИВЭП имеет световой индикатор «+12В / +24В», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода.
Если причина неисправности устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки. При отсутствии напряжения в сети индикатор погаснет.
Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R4. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для этого нужно плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра.
