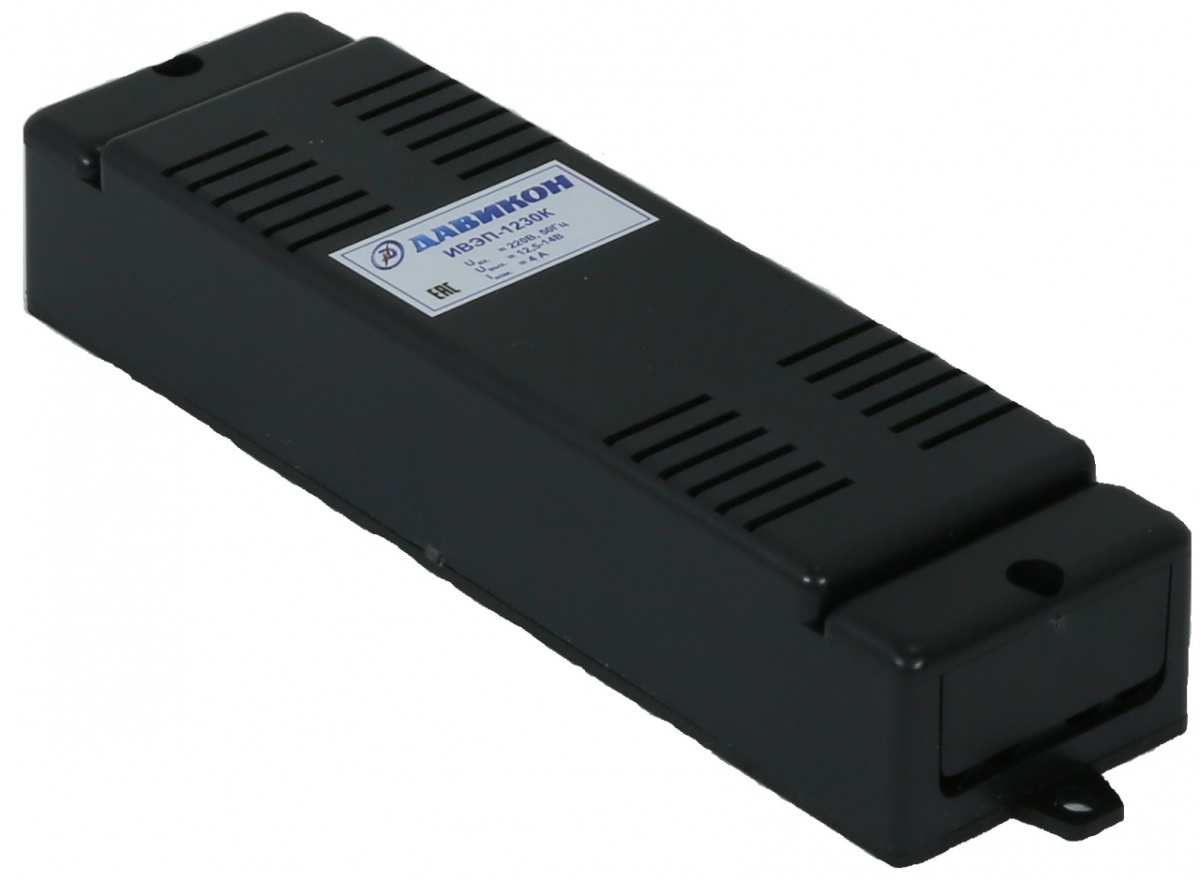

ИВЭП-1230К Стабилизированный блок питания 12В, 3А, с допзащитой сети 220В от помех

ИВЭП-1230К Стабилизированный блок питания 12В, 3А, с допзащитой сети 220В от помех, с улучшенной фильтарцией.

- Номинальное напряжение, В: 11,5-14,5
- Номинальный ток, А: 3
- Максимальный ток, А: 3,5
- Выходная мощность, Вт: 36
- Корпус: пластиковый корпус
- Размеры, мм: 170x48x32
- Вес, кг: 0,16
- Климатическое исполнение: IP21
- Назначение: Стабилизированные ИП, Блоки питания на 12В, 14В, Блоки питания с регулировкой напряжения
- Тип исполнения: Профессионального исполнения.

Источник вторичного электропитания «ИВЭП-1230К» (далее ИВЭП) АРГП.435520.003ТУ предназначен для обеспечения электропитания потребителей при номинальном напряжении 12В постоянного тока и номинальном токе потребления до 3,0А.
Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160В до 242В.
ИВЭП предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.

Отличительные особенности ИВЭП:
-   электронная защита от короткого замыкания и перегрузки по току;
-   защита от пробоя вход-выход 4000В;
-   автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
-   защита от перегрузки по входу;
-   защита потребителей от перенапряжения на входе;
-   неограниченное время нахождения в состоянии короткого замыкания.

КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ:
Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе изделия предусмотрены выемки для его крепления к поверхности, а также возможность крепления прибора на двухсторонний скотч.
Для доступа к контактным клеммам, расположенным на печатной плате устройства, необходимо снять две крышки, расположенные по бокам устройства.
На печатной плате расположены винтовые клеммники Х1, для подключения к изделию питания 220В, и Х2, для подключения нагрузки. Там же расположен предохранитель FU1 в цепи 220В номиналом 1А. ИВЭП имеет световой индикатор «+12В», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода.
Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки, мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт. При отсутствии напряжения в сети индикатор погаснет.
Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R4. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для получения доступа к подстроечному резистору необходимо снять клеммную крышку и плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить обратно переднюю панель и клеммные крышки. Установить прибор на место.
