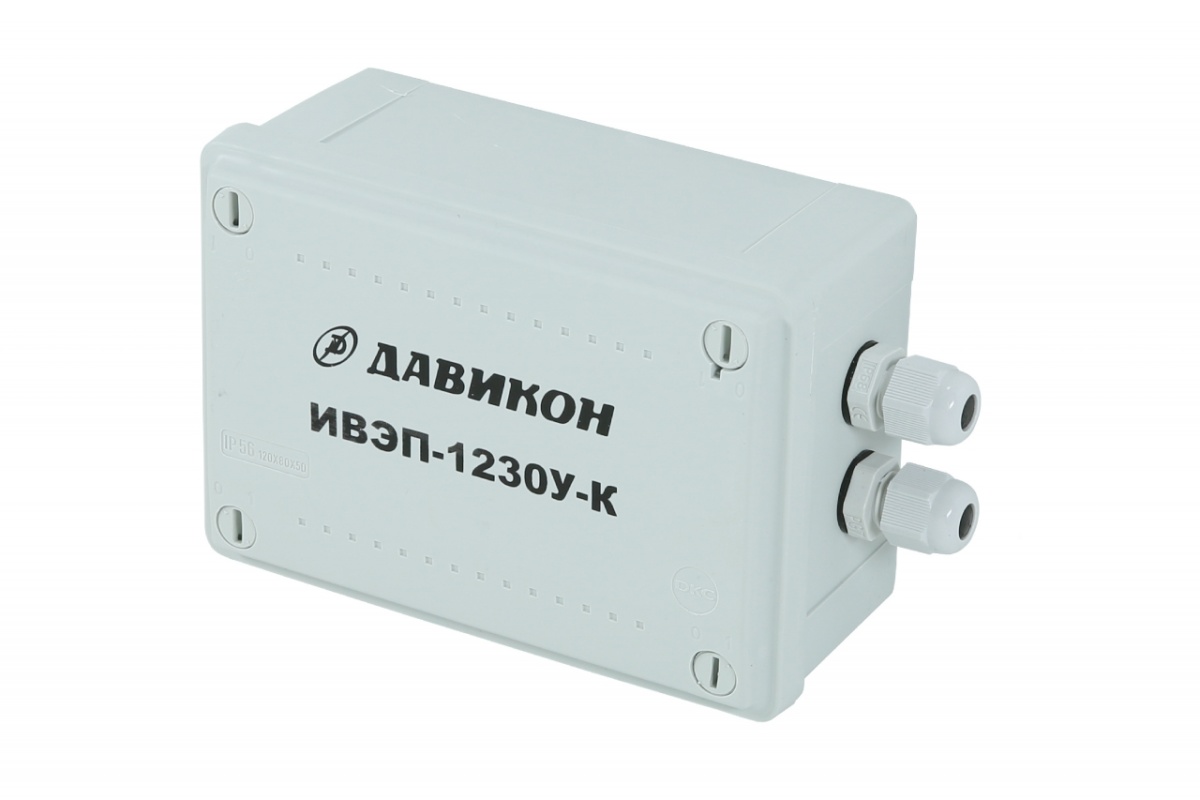

ИВЭП-1230У-К Стабилизированный блок питания 12В, 3А, герметичный пластиковый корпус, IP56

ИВЭП-1230У-К Стабилизированный блок питания 12В, 3А, герметичный пластиковый корпус, IP56
Герметичный пластиковый корпус. Регулировка выходного напряж. Размер 130х90х60мм. Вес 0,25 кг.

- Номинальное напряжение, В: 11,5-14,5
- Номинальный ток, А: 3
- Максимальный ток, А: 3,5
- Выходная мощность, Вт: 36
- Назначение: Стабилизированные ИП, Блоки питания на 12В, 14В, Блоки питания с распределенным выходом, Блоки питания с регулировкой напряжения, Блоки питания уличного исполнения
- Корпус: пластиковый корпус
- Размеры, мм: 130x90x60
- Вес, кг: 0,25
- Климатическое исполнение: IP56
- Тип исполнения: Уличного исполнения.

Источник вторичного электропитания «ИВЭП-1230УК» АРГП.435520.003ТУ предназначен для обеспечения электропитания потребителей напряжением 12В постоянного тока и максимальном токе потребления в круглосуточном режиме работы до 3А.
Электропитание ИВЭП осуществляется от сети переменного тока 50 Гц напряжением от 160 до 242В.
ИВЭП размещён в пластиковом корпусе со степенью защиты IP56 по ГОСТ 14254-96 и предназначен для использования на открытом воздухе. ИВЭП рассчитан на круглосуточный режим работы.

Отличительные особенности ИВЭП:
-   электронная защита от короткого замыкания и перегрузки по току;
-   защита от пробоя вход-выход 4000В;
-   автоматическое восстановление выходного напряжения после снятия
-   короткого замыкания или перегрузки;
-   защита от перегрузки по входу;
-   защита потребителей от перенапряжения на входе;
-   неограниченное время нахождения в состоянии короткого замыкания.
-  ИВЭП-1230УК имеет более компактный корпус.

КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ:
Конструкция ИВЭП предусматривает его использование в настенном положении. Для ввода проводов в корпус устройства на боковой части корпуса размещены два кабельных ввода.
Для доступа к контактным клеммам необходимо снять верхнюю крышку, повернув четыре винта против часовой стрелки до упора.
На печатной плате прибора установлен винтовой клеммник X1 для подключения к изделию сети 220В, клеммник Х2 для подключения нагрузки расположен на печатной плате. Съёмный предохранитель номиналом 2А так же установлен на печатной плате устройства. В «ИВЭП – 1230У», «ИВЭП-1230УК» на печатной плате установлен световой индикатор «+12В», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода. Для доступа к индикатору необходимо снять верхнюю крышку устройства.
Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки. При отсутствии напряжения в сети индикатор погаснет.
Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с помощью подстроечного резистора R5. Данную функцию рекомендовано применять при достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на потребителе. Для получения доступа к подстроечному резистору необходимо снять верхнюю блока крышку, отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить обратно крышку.

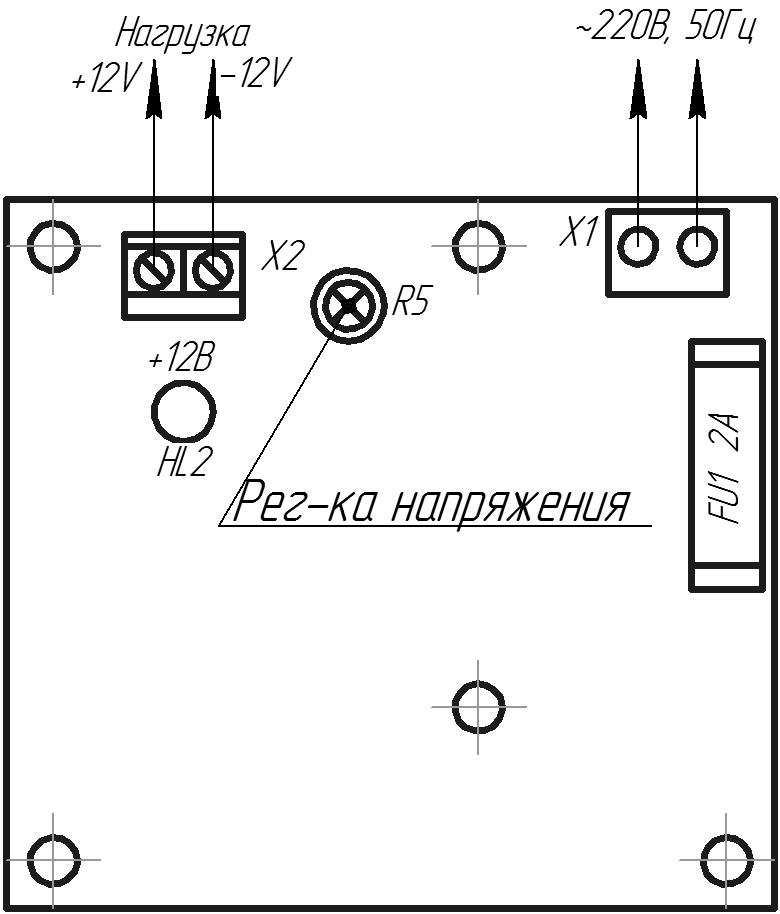

Рис. 1
